江河湖泊水位在線監測站使用背景
在全球氣候變化的大背景下,暴雨、洪水、干旱等極端水文事件的發生頻率與強度顯著增加,對江河湖泊的水位監測與調控能力提出了更高要求。傳統人工觀測與單點式水位監測方式存在監測周期長、數據連續性差、實時性不足等問題,無法在洪水突發時快速預警,也難以支撐流域水資源的科學調度。與此同時,隨著城市化與工業化進程加快,水資源供需矛盾日益突出,江河湖泊作為重要的水源地,其水位變化直接關系到城市供水安全、農業灌溉、生態補水等多個領域。此外,生態環境保護政策趨嚴,對河湖生態水位的動態監管成為維護流域生態平衡的關鍵。江河湖泊水位在線監測站依托物聯網、傳感器、大數據等技術,可實現水位數據的實時采集、精準傳輸與智能分析,不僅能在汛期提供洪水預警,提升防災減災能力,還能為水資源優化配置、生態流量管控等提供數據支撐,成為保障生命財產安全、推動水資源可持續利用的重要基礎設施。
硬件設備

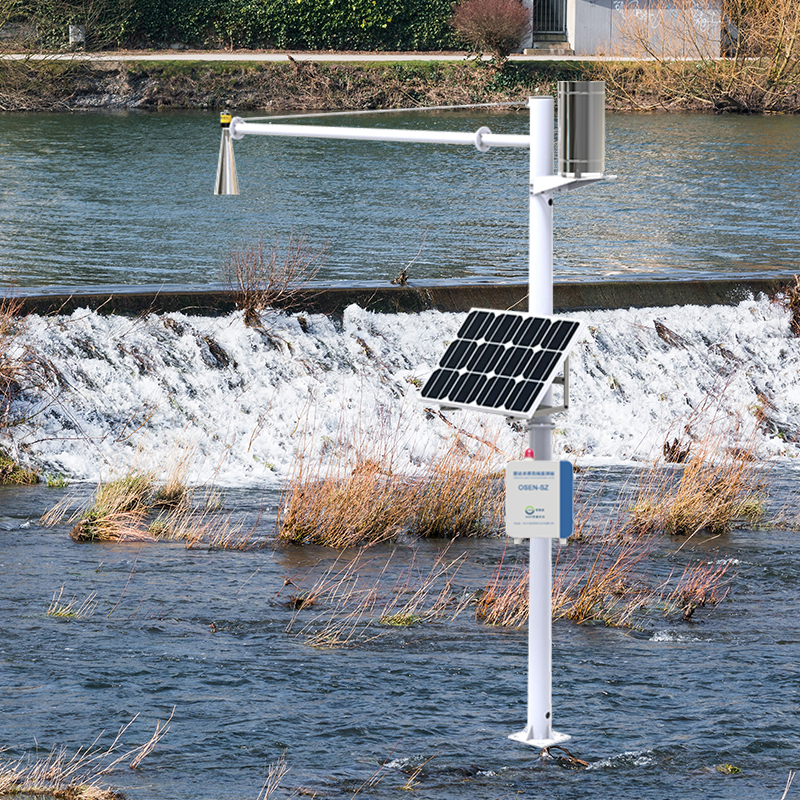

OSEN-SW水位在線監測站
OSEN-SW水位在線監測站是一種集水位數據采集、存儲、傳輸和管理于一體的無人值守的水位在線監測系統。水位監測站由前端雷達水位計傳感器、數據采集儀和計算機軟件三部分組成。數據采集儀具有水位數據采集、實時時鐘、水文數據定時存儲、參數設定、友好的人機界面和標準通信功能。系統內置大容量FLASH存儲芯片;多種通訊接口可以很方便的與計算機建立有線通訊連接,GPRS無線通訊模塊還可實現水文設備與計算機監控中心的遠程無線連接。

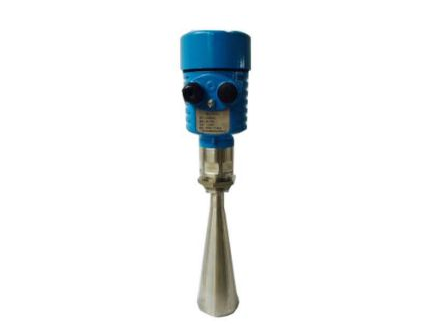

雷達水位計
智能雷達水位計基于精確時間測量的電磁波測距技術。傳感器發射電磁波
照射水面并接收其回波,由此獲得水面至電磁波發射點的距離、距離變化率(
徑向速度)、方位、高度等信息。智能雷達水位計,是工業測距雷達在水位測量領域的創新應用,實現了水位計向高精度(毫米級),大量程(30米、70米),高可靠,安裝簡便,免維護的技術跨越。
產品參數
產品功能
全天候,高頻微波測距技術,抗干擾能力強,實現了水位計向高精度(毫米級),大量程(30米、70米),高性能,安裝簡便,免維護的技術跨越;
非接觸式測量,結合斷面參數計算流量,不受風、溫度、霧霾、泥沙、漂浮物等影響。
微電腦監測數據采集儀具有數據采集、實時時鐘、定時存儲、參數設定、參數和氣象歷史數據斷網續傳等功能;漢字7寸液晶觸摸屏人機友好界面。
靈活的系統組網方式,通訊功能支持MODBUS通訊協議,提供標準有線(RS485)、無線(GPRS)等多種通訊方式供用戶選擇。靈活與氣象計算組成氣象監測系統。
可靠供電系統。
提供市電、直流和太陽能系統等多種供電方式供用戶選擇;采用戶外設計、金屬噴漆支架和野外防護箱,外形美觀、起到防雨、防風、防盜、耐腐蝕、抗干擾作用。
數據瀏覽功能,能提供局域網數據瀏覽、互聯網數據瀏覽、手機數據瀏覽等多種數據瀏覽途徑供用戶選擇。
系統特點
電源系統:雙電源供電系統、交流220V、蓄電池、太陽能供電系統等,根據用戶需要選配,可在市電與太陽能之間靈活切換,智能控制市電、蓄電池供電順序,使得設備不間斷供電,從而保證數據的完整性。
可靠運行于各種惡劣的野外環境,低功耗、高穩定性、高精度、可無人值守;可靠的防雷電設計和接地設計、抗干擾等保護措施;硬件和軟件均采用模塊組合式開放性設計,可靈活組合使用。
監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級;通訊方式可根據傳輸距離來按需要選配,為方案提供最高的性價比。
大數據云平臺可以讓用戶在互聯網上隨時瀏覽監測站現場監測數據;客戶端瀏覽:可以通過軟件客戶端、PC端云平臺、手機端公眾號實現互聯網上查詢、統計監測站現場監測數據。
