內蒙古大氣污染防治道路積塵負荷走航監測系統使用背景

在大氣污染防治攻堅戰持續推進的背景下，道路揚塵已成為 PM2.5、PM10 等污染物的重要來源之一。傳統定點監測設備難以捕捉道路積塵因車流碾壓、風力擾動形成的動態污染，而人工抽檢效率低、覆蓋范圍有限，無法滿足精細化管控需求。城市道路類型多樣、車流量差異大，主干道、施工路段、物流通道等區域的積塵負荷受車輛碾壓、物料遺撒等因素影響波動劇烈，導致?lián)P塵污染的時空分布復雜。此外，相關環保政策對道路揚塵治理提出更高要求，亟需實時、動態、精準的監測手段支撐科學決策。大氣污染防治道路積塵負荷走航監測系統由此應運而生，其依托車載移動監測技術，可快速量化道路積塵污染水平，精準定位揚塵高值區域，為靶向治理、動態考核提供數據依據，成為大氣污染防治的重要技術支撐。

整體建設方案

走航式城市道路積塵負荷快速走航監測，采用車輛搭載道路積塵檢測系統，監測車輛行駛過程中激發的道路揚塵數據，通過大數據算法，計算出路面積塵情況，并根據車速和車重車型，計算出該道路的交通揚塵排放因子，為市內各路段進行潛在揚塵排放統計。不受時間、空間環境等因素影響，可查詢監測點位及走航監測系統的巡航軌跡，隨時監測隨時出數據，并通過系統計算將數據整理成報告，可支持導出等服務，簡單高效。

產品介紹

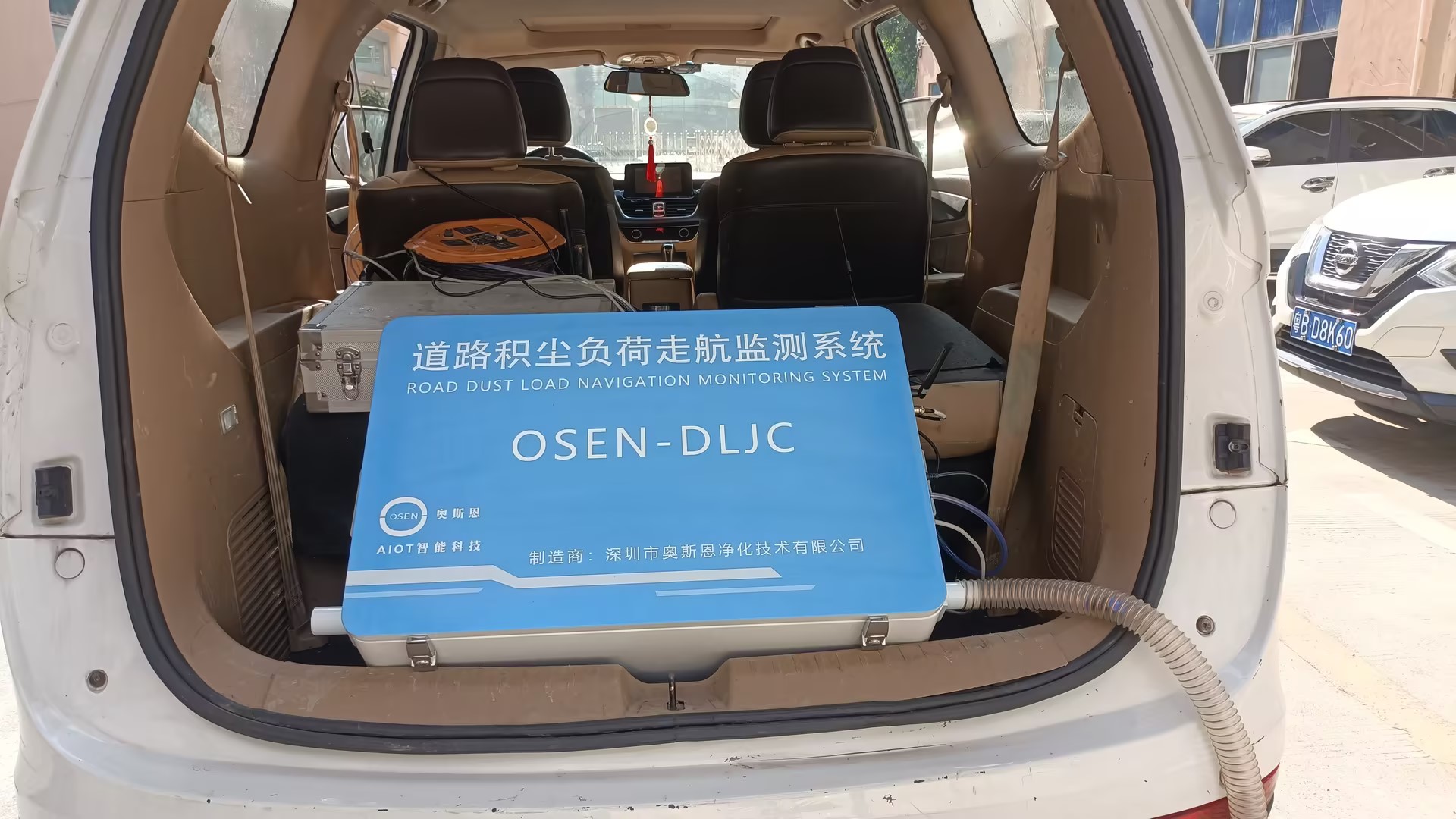

道路積塵負荷監測系統主要用于實時、準確地監測道路表面的積塵情況，為城市環境管理、道路清潔維護等提供數據支持，系統主要由積塵負荷傳感器、氣象傳感器、高清攝像頭、采樣系統、定位系統、操作平板終端、數據傳輸模塊、供電系統、數據處理軟件等組成。

硬件設備組成

積塵負荷傳感器

作為系統的核心組件之一，積塵負荷傳感器采用先進的激光散射法技術，能夠精確感知并測量道路表面的積塵量。它通過對道路表面的積塵進行實時監測，將積塵的物理量轉化為電信號或數字信號，從而準確反映道路積塵的負荷情況。

氣象傳感器

氣象條件對道路積塵的分布和擴散有著顯著的影響。氣象傳感器能夠?qū)崟r(shí)監測多種氣象參數，包括但不限于風速、風向、溫度、濕度、氣壓以及降雨量等。通過對這些氣象數據的收集和分析，可以深入了解氣象因素與道路積塵之間的關系。

高清攝像頭

高清攝像頭在道路積塵負荷監測系統中發揮著重要的輔助作用。它能夠?qū)崟r(shí)拍攝道路表面的圖像，清晰記錄道路的積塵狀況、車輛行駛情況以及周邊環境等信息。通過對攝像頭拍攝的圖像進行分析，可以直觀地觀察到道路積塵的分布區域、積塵的厚度變化以及是否存在特殊的積塵源等情況。此外，高清攝像頭還可以用于監測道路清潔作業的效果，為評估清潔工作的質量提供可視化的依據。

采樣系統

采樣系統負責對道路表面的積塵進行科學、系統的采集工作。它能夠按照預定的采樣規則和方法，在不同的路段、不同的時間點對道路積塵進行采樣。采集到的積塵樣本可以進一步進行實驗室分析，以確定積塵的成分、粒度分布等詳細信息。

定位系統

定位系統采用高精度的衛星定位技術，如 GPS 或北斗定位系統，能夠準確確定監測設備的地理位置。通過實時獲取監測點的經緯度信息，將道路積塵負荷數據與具體的地理位置進行關聯，使得監測數據具有明確的空間屬性。

操作平板終端

操作平板終端為系統的操作人員提供了一個便捷、直觀的操作界面。操作人員可以通過平板終端實時查看道路積塵負荷數據、氣象數據以及攝像頭拍攝的圖像等信息。同時，還可以在平板終端上進行各種操作，如設置監測參數、啟動或停止采樣系統、查看歷史數據記錄等。

數據傳輸模塊

數據傳輸模塊負責將各個傳感器和設備采集到的數據快速、穩定地傳輸?shù)綌?shù)據處理中心。它支持多種數據傳輸方式，包括有線傳輸(如以太網)和無線傳輸(如4G、5G、Wi-Fi等)。根據不同的應用場景和需求，可以選擇合適的數據傳輸方式，確保數據能夠及時、準確地傳輸。

供電系統

供電系統是保障道路積塵負荷監測系統正常運行的重要基礎。它為系統中的各個設備提供穩定的電力供應，確保積塵負荷傳感器、氣象傳感器、高清攝像頭、采樣系統等設備能夠持續、可靠地工作。

數據處理軟件

數據處理軟件是道路積塵負荷監測系統的大腦，它對傳輸過來的大量數據進行深度處理和分析。該軟件能夠?qū)Ψe塵負荷數據、氣象數據、圖像數據等進行整合和分析，通過建立科學的數學模型和算法，計算出準確的道路積塵負荷指標。同時，數據處理軟件還具備數據存儲、查詢、統計分析以及報表生成等功能。它可以將分析結果以直觀的圖表、報表等形式呈現出來，為城市環境管理部門、道路清潔維護部門等提供決策支持，幫助他們制定更加科學、合理的管理和維護方案。

產品特點

定位精度高:采用行業主流定位技術，獲取車輛實時位置

隨行查看:隨機配備平板APP，走航人員實時查看道路數據變化，并根據實際情況可修改配置

核心部件:采用進口顆粒物傳感器，獨特防塵結構，可同時輸出PM1、PM2.5、PM10、TSP采樣管路防堵設計:采樣大流量離心采樣泵，可防止灰塵及顆粒物對泵的損傷，延長使用壽命，降低了維護頻次。

專用采樣口:專門針對道路積塵負荷設計采樣口，設置于高于車頂(100±10)mm，朝向車輛前部(與行駛方向一致)。

無線數據傳輸:系統采用工業級WiFi交換網絡，穩定可靠，方便車載走航人員操作。

數據有效性保證:在走航過程中，系統會根據設定好的條件自動剔除無效數據，如車速過高或者過低、加速度太大、氣象條件不符合等。

走航數據地圖展示:在走航過程中，系統會實時生成走航污染圖，區分不同濃度梯度的積塵負荷值路面積塵情況直觀展示。

配備高清攝像頭:采用1080P分辨率高清攝像頭，無損安裝在車頂，可實時顯示及記錄測試時的路面信息。

零點校正系統:監測前對顆粒物監測儀進行零點校正，防止數據漂移對監測結果造成的影響。

多種供電方式:系統支持點煙器及鋰電池對設備進行供電，防止因車輛蓄電池不穩定造成數據影響，持續供電不小于8h。

道路積塵監測展示:通過基于地理信息平臺的道路積塵展示及分析，并生成各街道路段積塵負荷報告。
