一、自動氣象站概述

奧斯恩OSEN-Q自動氣象站采用嵌入式技術，可用于測量風速、風向、氣溫、氣濕、氣壓、全輻射、雨量、蒸發、土壤溫度、土壤水份等各類氣象數據。 系統采用模塊化設計，可根據用戶需要（測量的氣象要素）靈活增加或減少相應的模塊和傳感器，任意組合，方便、快捷的滿足各類用戶的需求。 系統自帶顯示、自動保存、實時時鐘、數據通訊等功能。該自動氣象站有技術先進，測量精度高，數據容量大，遙測距離遠，人機界面友好，可靠性高的優點，廣泛用于氣象、海洋、環境、機場、港口、工農業及交通等領域，也適合學校和科研機構使用。

二、自動氣象站組成

奧斯恩自動氣象站由奧斯恩系列氣象傳感器、數據采集器、智能控制器系統、氣象數據監測平臺組成。

1、數據采集儀

數據采集儀是自動氣象站的核心部件，所有傳感器均通過電纜與采集儀連接，采集儀可獨立工作，自帶LCD顯示屏、時鐘、存儲器（標存2048條數據，并可擴展），可顯示各項氣象數據；采集儀帶RS232口，可與電腦連接；

2、具有氣象數據采集、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能

3、氣象數據監測平臺

通過上位機軟件設置記錄間隔。對所要實現自動采集記錄的參數（風速，風向，空氣溫濕，雨量等）進行設定，以滿足自動采集記錄要求。連接計算機可以對被監測環境的數據進行實時監測、曲線顯示、數據保存、數據處理等管理功能，超出設定閾值后系統自動報警。

上位機軟件具有多種界面顯示、數據存儲、數據打印、數據查詢與統計、 用戶管理等功能。系統支持數據庫持久化存儲及 Excel 格式數據導出。采用 mysql 開源數據庫存儲，支持報表打印、歷史曲線 打印及在 Excel 里打印。讀取的歷史數據可以按照excel格式進行輸出，通Microsoft，excel程序對數據進行處理，繪制折線圖、餅圖，進行曲線擬合等。以供其他軟件進一步的分析處理。

4、自動氣象站氣象要素出廠配置

1、空氣溫度

測量范圍：-40～60℃ 精度：±0.2

2、空氣濕度

測量范圍：0～100% 精度： 3%

3、風速傳感器 精度：±1m/s

啟動風力：0.2-0.4 m/s 測量范圍：0-60 m/s

4、風向傳感器

測量范圍：0--360度 (0.4V,或4MA對應0度，北的方向)負載能力：小于600歐 一般建議250歐

5、雨量

測量范圍：０～50mm/小時 精度：0.2mm

工作原理：翻斗式，每斗0.2mm 輸出信號：脈沖信號

6、大氣壓力傳感器

單位：mbar 測量范圍：500～1100mbar（即50～110Kpa）

工作環境：-20 ～85℃ 測量精度：15位

7、土壤溫度傳感器

CG-03 土壤溫度變送器探頭，探頭廠商：德國Heraeus

探頭型號: ST-1-PT1000 A級 探頭護體：Ф5*30mm不銹鋼護體

8、土壤濕度傳感器

測量參數：相對飽和含水率 單位：% 測量范圍：0～100% 測量精度：±3%

9、水面蒸發傳感器

口徑：Φ200mm精度：±1％ 測量范圍：0～80mm

10、總輻射傳感器

光譜范圍：300～3000nm 信號范圍：0～2000W/m2

11、光照傳感器

光照范圍： 0～200 KLUX 精 度：±5%

三、供電方式靈活方便

太陽能、市電互補供電系統。即使突然停電依然不影響使用?？筛鶕脩粜枰杂蛇x配。太陽能系統方式供電，可保證連續陰雨天情況下十天無斷電穩態工作。

每個監測點配備30W太陽能板一塊，12安石的蓄電池一塊，白天進行太陽能板給蓄電池充電，給儀器設備供電，供電系統可以保證在連續陰雨10天左右的儀器正常供電。

通過GPRS流量把采集到的數據緩存到遠端服務器，用戶通過獨立的用戶名密碼，可以在任何一臺可以上網的電腦、移動設備上訪問，查看下載數據，不受地域的限制。

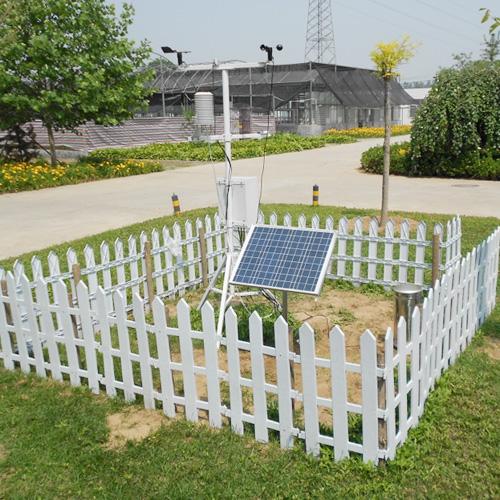

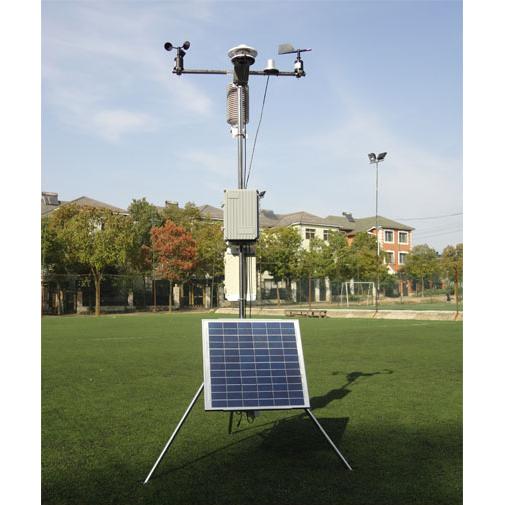

配備3米不銹鋼支架，外觀美觀，不銹鋼防護箱很好的保護了儀器的核心部分，使主機不會受到風吹，雨淋，風沙等干擾，保證設備正常工作。

六、多媒體的現場顯示

可配單色，雙色，三色，全彩，可對顯示界面進行定制，附加顯示時間日期，廣告內容。
